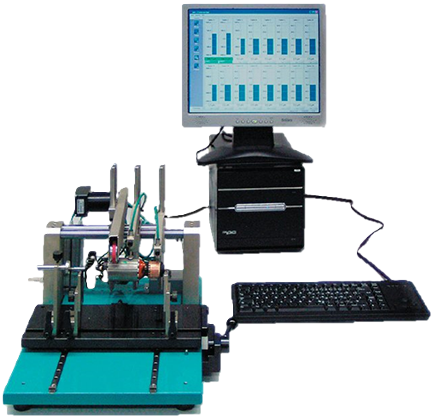

Kommutatormessgerät

Halbautomatisches Messgerät zur Kenngrößenmessung an Kommutatoren und Ankern für elektrische Maschinen

Messprinzip

Prüfling wird axial mittels Treibriemen gedreht und dabei mit Messtastern angetastet (Rundheitsmessung)
Software berechnet aus den Daten der Rundheitsmessung die Kommutatorkenngrößen (u.a. Lamellensprung)
Prüfling wird in separate Rauheitsmessvorrichtung eingelegt und Oberfläche wird abgetastet (Zuordnung der Rauheitsmessung zur Kommutatormessung)

Eigenschaften:

• Messergebnisse übersichtlich als Grafik mit Farbumschlag
• Schnelles Wechseln der Prüflinge durch Ausschwenken des Messschlittens
• Einfaches Einrichten der Aufnahmen, Anschläge und Messtaster, Wechselvorrichtungen für unterschiedliche Prüflinge

Optionen

• Speichermöglichkeit der Messdaten
• Automatische Verriegelung von NIO-Teilen
• Markieren von IO-Teilen mit Farbsprühdose

Lieferumfang:

Messgerät:
Inkl. 1 Grundmodul, 1 x Anschlag, 3 x Halteraufnahme, 1 Flachriemenantrieb, 2 x Prisma ø3...12

Sensorik:
Beinhaltet: Digitale Messtaster 3 x DP1S

Varianten der Antastelemente:
- 1x Rubin D3 & 2x HM- Rolle D2
- 1x Rubin D3 & 1x HM- Rolle D2 & 1x ballig D10

Software, Steuerung und Auswertung:
Inklusiv: Messrechner, Software Kommutator-info Basis, SPC-Software,
Rundlaufmessung

Widerrufsrecht:

Dieses Produkt wird nicht vorgefertigt und wird für Sie individualisiert, daher ist ein Widerruf ausgeschlossen.
